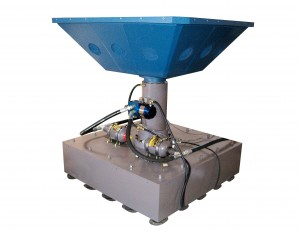

振動試験システム
MODEL
28000
| 性能 |
|---|
| 振動数範囲 |
| ストローク |
| 64 mm |
| 102 mm |
| 152 mm |
| 最大加振力 @ 3000 psi |
| スタンダード | ハイパフォーマンス |
|---|---|
| 1 - 300 Hz | 1 ～ 500 Hz |
| ● | ● |
| ● | ● |
| ● | |
| 87.3 kN (8,890 kgf) | |
| 基本仕様 |
|---|
| 最大搭載重量 |
| テーブルサイズ |
| テーブル穴 パターン |
| スタンダード | ハイパフォーマンス |
|---|---|
| 1,587 kg | 454 kg |
| 91 ｘ 91 cm | 122 ｘ 122 cm |
| 127 ｘ 127 cm | 152 ｘ 152 cm |
| 183 ｘ 183 cm | 259 ｘ 406 cm |
| M10ｘ1.5, 15 cm グリッド | |
| 施設要件 |
|---|
| 冷却水 (*1) |
| 供給空気 (*2) |
| スタンダード | ハイパフォーマンス |
|---|---|
| 38ℓ/分 | お問い合わせください |
| 5.6 kg/cm2 | |
| *1 ｢空冷式｣ 油圧パワーサプライを 選択した場合は不要 | |
| *2 オプション 1-Gサポート使用時 | |
| 電源 |
|---|
| 油圧パワー サプライ |
| コントローラ |
| AC 200V 三相 50/60 Hz | |
| AC 100V 単相 50/60 Hz | |
| フィジカル |
|---|
| 幅 × 奥行き |
| 高さ |
| 重量 |
| 加振器 | 油圧パワーサプライ |
|---|---|
| 157 ～ 406 cm | 126 x 130 cm |
| 134 ～ 210 cm | 189 cm |
| 4000 ～ 6000 kg | お問い合わせください |
