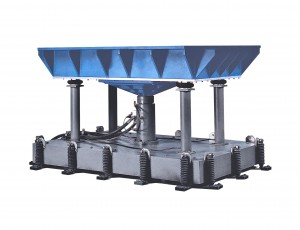

振動試験システム
MODEL
10000
| 性能 |
|---|
| 振動数範囲 |
| ストローク |
| 64 mm |
| 102 mm |
| 152 mm |
| 最大加振力 @ 3000 psi |
| スタンダード | ハイパフォーマンス |
|---|---|
| 1 - 300 Hz | - |
| ● | |
| ● | |
| ● | |
| 36.7 kN (3,740 kgf) | |
| 基本仕様 |
|---|
| 最大搭載重量 |
| テーブルサイズ |
| テーブル穴 パターン |
| スタンダード | ハイパフォーマンス |
|---|---|
| 1,587 kg | - |
| 122 ｘ 122 cm | 152 ｘ 152 cm |
| 183 ｘ 183 cm | 152 ｘ 249 cm |
| M10ｘ1.5, 15 cm グリッド | |
| 施設要件 |
|---|
| 冷却水 (*1) |
| 供給空気 (*2) |
| スタンダード | ハイパフォーマンス |
|---|---|
| 23ℓ/分 | - |
| 5.6 kg/cm2 | |
| *1 ｢空冷式｣ 油圧パワーサプライを 選択した場合は不要 | |
| *2 オプション 1-Gサポート使用時 | |
| 電源 |
|---|
| 油圧パワー サプライ |
| コントローラ |
| AC 200V 三相 50/60 Hz | |
| AC 100V 単相 50/60 Hz | |
| フィジカル |
|---|
| 幅 × 奥行き |
| 高さ |
| 重量 |
| 加振器 | 油圧パワーサプライ |
|---|---|
| 147 ～ 249 cm | 84 ～ 158 cm |
| 107 ～ 177 cm | 119 ～ 152 cm |
| 3000 ～ 6000 kg | お問い合わせください |
